• Scheurvrije oplossing voor iedere badkamer
  • Dienen als wapeningsplaten
  • Vrije overspanningen van 1200 mm eenvoudig haalbaar

Duofor zwaluwstaartplaten

De Duofor platen bieden een optimale combinatie van een lichtgewicht constructie en hoge draagkracht. Dankzij de hoge maatvastheid zijn ze eenvoudig te monteren, waardoor bouwprocessen versnellen zonder concessies te doen aan kwaliteit. Duofor zwaluwstaartplaten, de slimme oplossing voor een solide en duurzame vloer.Bekijk verkooppunten
  • zwaluwstaartplaten
  • zwaluwstaartplaten

Wat is een zwaluwstaartplaat?

Wilt u een houten vloer klaarmaken voor een tegelvloer zonder scheurvorming? Dan is de Duofor® zwaluwstaartplaat hiervoor ideaal! Met de zwaluwstaartplaat wordt het gewicht gelijkmatig over de vloerbalken verdeeld.

Zwaluwstaartplaten zijn gewalste en zelfdragende stalen wapeningsplaten. Deze platen worden toegepast als wapening en verloren bekisting voor dunne (slanke) lichtgewicht vloeren. Dit gebeurt voornamelijk op houten en stalen draagconstructies.

Toepassingen van zwaluwstaartplaten

Zwaluwstaartplaten bieden tal van oplossingen. Ze worden gebruikt als wapening van slanke lichtgewicht betonvloeren. De Duofor platen kenmerken zich door de hoge maatvastheid. De zwaluwstaartplaten sluiten namelijk perfect op elkaar aan en u loopt ze eenvoudig in elkaar. Daarnaast kunnen de platen voor deze toepassingen worden gebruikt.Flexibiliteit, inlevingsvermogen en duurzaamheid zijn de pijlers voor het (door-)ontwikkelen van onze ‘smart building’ bouwconcepten. Bekijk verkooppunten

Voordelen van de
zwaluwstaartplaat

zwaluwstaartplaten
Als u kiest voor zwaluwstaartplaten brengt dat verschillende voordelen met zich mee. De plaat heeft een hoge toelaatbare belasting en een geringe vloerdikte. De platen zijn daarnaast makkelijk te verwerken dankzij hun hoge maatvastheid en lage eigen gewicht. Zwaluwstaartplaten worden bijvoorbeeld toegepast bij badkamers, keukens en etagevloeren met een houten ondervloer. Door gebruik te maken van Duofor® zwaluwstaartplaten creëert u een stijve ondervloer. De afwerkvloer is door toepassing van de zwaluwstaartplaten waterdicht.
  • constructief lichte stijve vloer
  • Afwerken met zandcement in plaats van beton
  • Verwerken 35% sneller, platen kunnen in elkaar gelopen worden
Duofor

Zwaluwstaartplaat op maat kopen

Bij Duofor kunt u snel en eenvoudig zwaluwstaartplaten kopen. Wij zijn sinds 2001 de betrouwbare leverancier van onder andere DF16 zwaluwstaartplaten en DF48 zwaluwstaartplaten. Het aanleggen van een nieuwe systeemvloer is met behulp van de platen erg eenvoudig. Elke zwaluwstaartplaat wordt bij Duofor zelf geproduceerd en geleverd aan de bouwstofhandelaar.

Hierdoor kunnen wij u een product op maat aanbieden en zijn alle platen bij ieder project inzetbaar. Duofor levert naast zwaluwstaartplaten ook geluidsisolerende materialen voor vloerconstructies. Vind uw dichtstbijzijnde verkooppunt u de Duofor zwaluwstaartplaat kan kopen.

Bekijk verkooppunten
Elke zwaluwstaartplaat wordt geproduceerd conform ISO 9001-2008 en ISO 14001-2015 en zijn dus ook uitvoerig onder deze norm getest. Duofor

Veelgestelde vragen over Zwaluwstaartplaten

Hoe leg ik de zwaluwstaartplaten?

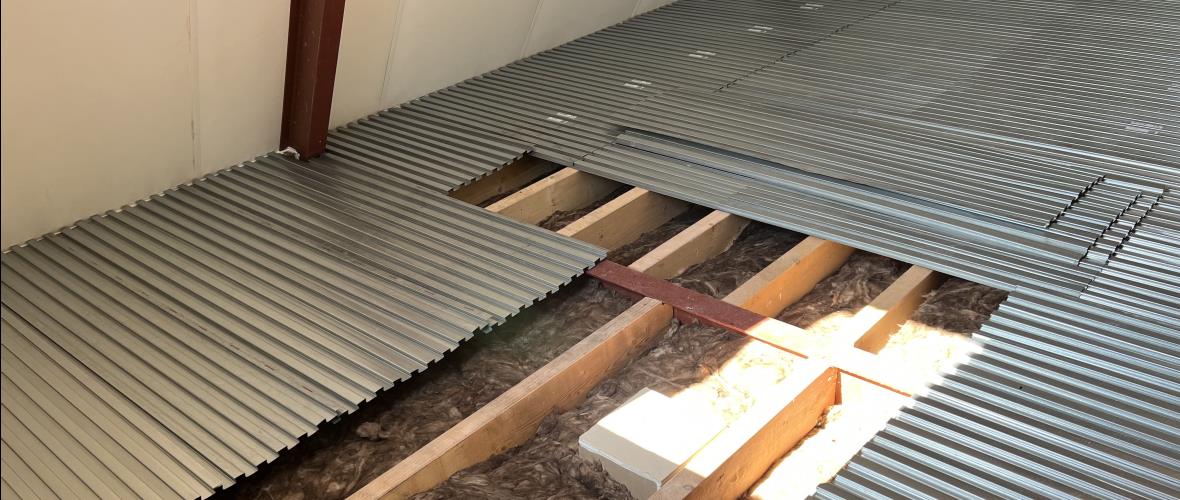

Op balklaag: De platen haaks met de profielrichting op de balken aanbrengen. De platen overlappen ter plaatse van de balken in de lengterichting circa 50-100 mm.

Op vloerdelen: De platen haaks met de profielrichting op de balken, evenwijdig aan de vloerdelen aanbrengen. De platen overlappen op een willekeurige plaats circa 50-100 mm.

Moet ik de zwaluwstaartplaten schroeven/vernagelen en hoe vaak?
Bij voorkeur, elke balk in de bovenflens, vernagelen en niet schroeven. 3 draadnagels per plaatbreedte. Zo wordt de vloer stijver en wordt eventuele krimp en/of kruip van de balken opgevangen. Bij de toepassing van vloerverwarming, zeer licht vernagelen. 2 draadnagels per plaatbreedte.
Hoeveel mortel moet ik op de zwaluwstaartplaat storten?

Standaard woningvloer: 20 mm
Utiliteitsvloer: 34 mm
Geluidisolerende vloer: 34 mm
Vloerverwarming: 40 mm

Overspanningen groter dan 1,5 m tot 2,5 m: 54 mm of meer

Hoeveel kg mortel heb ik per m² nodig?

Zandcement; CT-C20-F4 kwaliteit, verbruik 25 kg/m²/cm.
Betonmortel; C20/25 kwaliteit, verbruik 25 kg/m²/cm.
Lichtgewicht beton; C20/25 kwaliteit, verbruik 17,5 kg/m²/cm.

Let op!

20 kg/m² extra voor de plaatopvulling.

Moet er een extra wapening in de vloer?

De Duofor® zwaluwstaartplaat dient als wapening. Alleen wanneer er grotere overspanningen worden vereist of een dikker pakket aan mortel op de plaat wordt aangebracht, raadpleeg dan uw leverancier.

Hoe krijg ik de randen in een badkamer waterdicht?

De randaansluitingen worden waterdicht door de horizontale- en verticale aansluiting dicht te plakken met een standaard kimafdichtingsband.

Kan ik direct tegels op de vloer verlijmen?

Wanneer u gebruikmaakt van de zandcement mortel kunt u de tegels direct verlijmen. Laat de mortel minimaal 1 week drogen. Gebruik bij voorkeur een flexibele tegellijm. (zie ook verwerkingsadviezen lijmfabrikant)

Hoe maak ik de zwaluwstaartplaat op maat en uitsparingen?

Gebruik voor het maken van gaten, sparingen of het op maat maken een haakse slijper met een dunne metaalschijf.

Hoe overlappen de zwaluwstaartplaten in de lengte en breedte?

Op balklaag: in de lengterichting, op de balk, tussen de 50 mm en 100 mm overlap.
Op vloerdelen: in de lengterichting, op een willekeurige plaats, tussen de 50 mm en 100 mm overlap.
In de breedte worden uitsluitend de onder- en bovenflenzen op elkaar gelegd.

Hoe krijg ik de zwaluwstaartplaten in elkaar?

In de breedterichting: Leg alleen de eindflenzen (onder- en bovenflenzen) op elkaar. Kleur op kleur / blank op blank.

In de lengterichting: Leg alle platen om en om met de sticker naar boven en onderen. Kleur op kleur / blank op blank. Loop de platen met de sticker aan de bovenkant in de platen met de sticker aan de onderkant.

Moet ik de zwaluwstaartplaten ondersteunen tijdens het storten?
Wanneer de platen niet vernageld zijn, kunt u tot een overspanning van 1,20 m, zonder te onderstempelen, ongeveer 35 mm mortel op de plaat aanbrengen. Wanneer de platen vernageld zijn, kunt u tot een overspanning van 1,5 m, zonder te onderstempelen, ongeveer 50 mm mortel aanbrengen.
Wanneer mag ik de zwaluwstaartplaten wel en niet vastzetten?

De zwaluwstaartplaten mogen, met uitzondering van de geluidisolerende vloer, altijd vastgezet worden.

Hoe lang moet de mortel drogen?

Na 2 tot 3 dagen kunt u al voorzichtig op de vloer.
Na 1 week heeft de vloer ongeveer 80% van zijn eindsterkte.
Vuistregel: 1 week per cm voor de definitieve eindsterkte.

Hoe maak ik een vloer met vloerverwarming?

De Duofor® zwaluwstaartplaat beperkt vastzetten en met stroken vrijhouden van wanden.

Verwarmingsleidingen haaks op profiel met DuoKlips vastzetten. Op de leidingen 20 mm morteldekking.
Is een Duofor vloer 60 minuten brandwerend?

De Duofor® zwaluwstaartplaat met beton is al 60 minuten brandwerend. Vloerdelen of underlayment zijn derhalve niet noodzakelijk. De balklaag is hierdoor bepalend voor de brandweerstand. Het plafond is slechts extra bescherming en hierdoor minder belangrijk. Duofor kan de brandwerendheid kosteloos voor u doorrekenen.
